CAD迷你画图

CAD迷你画图电脑版是一款小巧玲珑、而又简洁易用的CAD制图软件，是Windows平台下应具备的CAD画图工具，部分VIP功能需收费。CAD迷你画图专业齐全、功能强大、简洁易用、稳定靠谱，与CAD相比少了不少的不常见的功能，操作上相比CAD少了不少限制，虽然在大图的制作比CAD或许会优点不足，但在小图的制作商肯定是足够了，有需要的朋友可以免费下载。

CAD迷你画图这款经典的轻量化CAD迅速制图工具，软件小安装速度快，操作简单，完全脱离AutoCAD，画图功能齐全，独有些特点功能，可大大提升制图效率。超级图库，应有尽有，包括建筑、室内、结构、电气、给排水、园林、机械等每个专业图库；转换功能，大大提升图纸转换效率，包含天正转换、PDF转CAD、批量转PDF、批量转图片和批量转版本等功能；内嵌家居装修、弱电、园林等专业模块，制图效率大大提升；标注功能强大，增加箭头引注、引出标注、剖切符号、图名标注等专业功能，填充图案、图形填色和测量面积支持智能辨别图形边界，功能更好使；打印、导PDF和图片增加辨别图框批量打印和导出，效率倍增。而且，还包含云字体、智能3D等等黑科技，免费赠送100M云盘，图纸安全同步，轻松推荐，叫你感受非同一般的设计体验。除此之外，记者带的是CAD迷你画图官方版，下面也给出了新版功能介绍，有需要的朋友可以下载体验哦。

特点功能

1、文字表格工具

文字迅速提取、查找替换、统一字高；图纸表格一键提取。

2、智能云服务

包括云盘扩容、大文件上传、天正云转换、字库云更新、图案云更新。

3、迅速转换工具

包含直线、圆、样条曲线、多段线、椭圆、射线等一应俱全。

4、实用工具

离线登录、建筑标注样式、迅速插入图框。

5、批量效率转换工具

批量转格式、转DWG、导标注、导图块和批量加密只读。

6、智能辨别图框

智能辨别图纸图框，一键批量打印、转PDF和图片。

7、专业模块，超级图库

集家居装修、弱电、园林等专业软件模块于一体，拥有8大专业超级图库。

8、快捷命令，协同推荐

支持并兼容通用的CAD快捷命令；支持微信、链接等多种协同推荐，同时微信可在线查询图纸。

软件特点

1、支持多窗口、极速浏览DWG图纸。

2、支持并兼容AutoCAD从R14到2013所有版本的格式。

3、支持转pdf文件、打印、尺寸、坐标、测量和CAD云字体自动适配下载。

4、支持按尺寸精准绘图、编辑、与图形的组合、分解，复制粘贴、填颜色；转存为图片、打开、插入图片等等。

5、支持布局、图层、云线、坐标标注、截图、共享协同等。

CAD迷你画图2023R7使用详解

1、优化偏移旋转功能

①、自由设置操作方法，轻松用功能

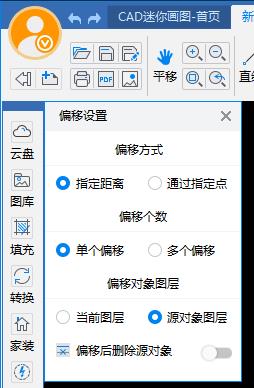

偏移功能新增偏移设置，自由偏移图形

点击上侧偏移功能按钮或输入快捷命令O，调起偏移功能命令

点击进行偏移设置，默认指定距离进行偏移，偏移个数为单个偏移，偏移对象图层为源对象图层，偏移后不删除源对象，修改选项后，记住上次的选择。

关闭软件后，恢复默认选择。

②、旋转功能

点击上侧旋转功能或输入快捷命令“RO”，调起旋转命令

选择对象，指定旋转基点，默认指定角度旋转，可以选择指定参照旋转，更改后记住选择，关闭软件后，恢复默认

2、推荐图纸新增访问权限

点击推荐图纸，默认访问权限为仅查询（不可编辑不可下载），也可选择可下载（可编辑可下载）

注：编辑过的图纸需要先保存才能推荐

3、支持先选择图形迅速批量填充和测量

①、迅速填充和测量选中的图形，用更便捷

选择多个封闭的图形，点击填充颜色或图案，可迅速批量填充颜色或图案

选择多个封闭图形，点击测量面积，可迅速测量总面积·选择多个图形（直线、多段线、圆弧、矩形、三角形、多边形、平行四边形、梯形、圆角矩形）可迅速测量总长度和分段长度

4、图块右键增加查找相同图块和编号功能

①、迅速查找并选中相同图块，进行批处置，批量编号轻松完成

选择图块，右键选中“选择相同图块”，一键选择相同图块，批量处置更方

选择图块，右键选中“图块编号”，可选择三种编号方法，自由编号更轻松

弹出弹框， 可对框选部分进行另存、打印、转PDF、转图片等操作

5、新增窗口颜色和界面图标大小设置

①、自由选择风格，轻松设置界面图标大小

点击左上角设置-软件颜色-窗口颜色设置，可自由切换标题颜色，点击完成，切换成功。

点击左上角设置-图标大小界面图标大小-可拖动标尺，实时预览成效，选择适合的大小，注意更改后需要重启软件生效

常用快捷键命令

1、工具栏命令

平移：P【P、PAN】

打印：PRINT【PR、PRI、PRIN、PRINT、PLOT】

直线：L【L、LINE】

多段线：PL【PL、PLINE】

圆弧：ARC【A、ARC】

圆：C【C、CIRCLE】

矩形：REC【REC、RECTANGLE】

椭圆：EL【EL、ELLIPSE】

正多边形：POL【POL、POLYGON】

样条曲线：SPL【SP、SPL、SPLINE】

延伸：EX【EX、EXTEND】

修剪：TR【TR、TRIM】

倒圆角：F【F、FILLET】

填充：H【H、BHATCH】

尺寸标注：DLI【DL、DLI、DIMLINEAR】

相对标注：DAL【DA、DAL、DIMALIGNED】

角度标注：DAN【DAN、DIMANGULAR】

箭头标注：LE【LE、QLEADER】

半径标注：DRA【DR、DRA、DIMRADIUS】

弧长标注：DAR

多行文本：MT【T、MT、MTEXT】

删除：E【E、ERASE、Delete键】

复制：CO【CO、COPY】

移动：M【M、MOVE】

缩放：SC【SC、SCALE】

旋转：RO【RO、ROTATE】

打散：X【X、EXPLODE】

打断：BR【BR、BREAK】

偏移：O【O、OFFSET】

镜像：MI【MI、MIRROR】

阵列：AR【AR、ARRAY】

测面积，AA【AA、AREA】

图层：LA【LA、LAYER】

颜色：COL【COL、COLOR】

插入图块：I【I、INSERT】

合并多段线：PE

刷新：F5

视图切换：

俯瞰图：3DTOP

仰视图：3DBTM

2、常用CTRL快捷键

【CTRL】＋N（新建文件）

【CTRL】＋O（打开文件）

【CTRL】＋S（保存文件）

【CTRL】＋A（另存为）

【CTRL】＋P（打印文件）

【CTRL】＋R（放大）

【CTRL】＋F（缩小）

【CTRL】＋E（全部显示）

【CTRL】＋Z（撤销）

【CTRL】＋Y（恢复）

【CTRL】＋X（剪切）

【CTRL】＋C（复制）

【CTRL】＋V（粘贴）

【CTRL】＋D（删除）

【CTRL】＋T（文字标注）

【CTRL】＋W（关闭一页）

【小窍门】空格键重复上一个命令

容易见到问题

为何我安装了CAD迷你看图/CAD迷你画图，出现打开图纸是黑屏，或闪烁不停？回复：

1、由于CAD迷你看图/画图默认是使用OpenGL图形引擎，少部分显示卡不支持CAD专业图形显示模式，你可以按如下图示在软件的【设置】中调整显示模式：

2、或者由于电脑显卡驱动未正确安装，建议按以下步骤操作：

1、在驱动精灵在线版中打开【在线监测显卡驱动】，点击立即体验，注意请用IE浏览器

2、体验完成后在列出的可升级驱动程序中若有“显示适配器” ，请下载并更新显卡驱动

更新日志

v2025R1版本

1、打印样式新增导入和编辑功能。

2、修复偶发BUG。
